FC 102

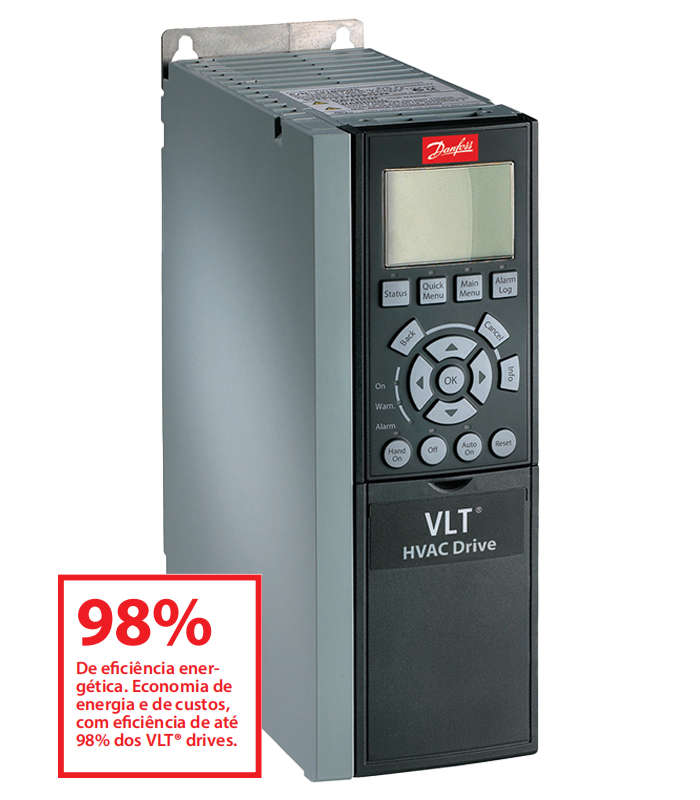

VLT® HVAC Drive
Danfoss
Danfoss
O VLT® HVAC Drive é uma solução completa e inteligente, desenvolvida especialmente para aplicações HVAC. Disponível em diversas faixas de potência, oferece funções avançadas para o controle de ventiladores, compressores e bombas, atendendo às necessidades de sistemas modernos de automação predial.
Faixas de Potência e Graus de Proteção
Faixas de potência
| 3 x 200 – 240 V | 1,1 – 45 kW |
| 3 x 380 – 480 V | 1,1 – 1000 kW |
| 3 x 525 – 600 V | 1,1 – 90 kW |
| 3 x 525 – 690 V | 45 – 1400 kW |
Com 110% de sobretorque
Graus de proteção
| IP 00 | 45 – 630 kW |
| IP 20 | 1,1 – 400 kW |
| IP 21 (NEMA 1) | 1,1 – 1400 kW |
| IP 54 (NEMA 12) | 55 – 1400 kW |
| IP 55 (NEMA 12) | 1,1 – 90 kW |
| IP 66 (NEMA 4X interno) | 1,1 – 90 kW |
O opcional coating oferece proteção extra contra ambientes agressivos.
Eficiência energética
Conceito EC+
Fabricante Original
Atendimento
Personalizado
Consultoria dedicada
Operação em ar Livre
| Características | Benefícios |
|---|---|
| Funções incorporadas - baixo investimento | |
| Conceito de produto modular com uma grande variedade de opcionais | Baixo investimento inicial - maior flexibilidade permite atualizações futuras |
| Funções I/O dedicadas a HVAC como sensor de temperatura, etc. | Sem necessidade de conversores externos de sinal |
| Controle I/O descentral via comunicação serial | Reduz custos com cabos e controladores externos |
| Diversos protocolos dedicados em HVAC para conectividade com BMS | Reduz necessidade de gateways externos |
| 4 x auto tuning PIDs | Sem necessidade de controlador PID externo |
| Controlador Smart Logic | Torna, na maioria dos casos, o PLC desnecessário |
| Relógio em Tempo Real | Permite configurações diárias e semanais |
| Funções integradas para ventiladores, bombas e compressores | Sem necessidade de controladores externos e equipamentos de conversão |
| Modo de incêndio, detecção de bomba seca, torque constante, etc. | Protege o equipamento e economiza energia |
| Resfriamento via Back Channel para frames D, E e F | Prolonga a vida útil das partes eletrônicas |
| Economia de energia - baixo custo operacional | |
| Versão avançada da Função de Otimização Automática de Energia | Economia entre 5-15% de energia |
| Monitoramento avançado de energia | Visualização do consumo de energia |
| Função de economia de energia (ex.: Sleep mode, compensação de fluxo, etc.) | Economiza energia |
| Robutez - maior vida útil | |
| Invólucro resistente | Livre de manutenção |
| Conceito único de resfriamento que isola as partes eletrônicas da circulação de ar | Resistente a ambientes agressivos |
| Temperatura ambiente até 50 °C sem derating (45 °C para frame D) | Sem necessidade de resfriamento externo ou sobredimensionamento |
| Amigável - fácil operação e manutenção | |
| Smart Start | Start up rápido e preciso |
| Display gráfico com opção de 27 idiomas | Fácil comissionamento e operação |
| Conexão USB | Para softwares de PC |
| Suporte da organização global de HVAC | Suporte local - global |
| Bobinas de barramento DC e Filtro RFI integrados - sem preocupação com EMC | |
| Filtros de harmônica integrados ao barramento DC |
Cabos de energia mais curtos Atende à norma EN 61000-3-12 |
| Filtros EMC integrados | Atende à norma EN 55011 Classes B, A1 ou A2 |
Opcionais de Aplicação
Uma grande variedade de opcionais HVAC podem ser integrados ao drive:
VLT® General Purpose I/O MCB 101
3 entradas digitais, 2 saídas digitais, 1 saída analógica de corrente, 2 entradas analógicas de tensão.
VLT® Relay Card MCB 105
Adiciona 3 relés de saída.
VLT® Analog I/O MCB 109
3 entradas analógicas de tensão ou Pt 1000 / Ni 1000, 3 saídas analógicas de tensão e bateria para Relógio em Tempo Real.
VLT® 24 V External Supply MCB 107
A alimentação externa 24 V pode ser conectada para alimentar a placa de controle e os opcionais.
VLT® Sensor Input MCB 114
Para proteção do motor com 2 ou 3 entradas PT100 ou PT1000 (MCB 114)
Opcional Brake Chopper (IGBT)
Conectado a um resistor de frenagem externo, o Brake Chopper interno limita a carga do circuito intermediário quando o motor atua como gerador.
Opcionais de Potência
Uma grande variedade de opcionais está disponível para o VLT® HVAC Drive em situações criticas de rede ou aplicações:
VLT® Advanced Harmonic Filter:
Para situações onde a distorção harmônica é crítica
VLT® dU/dt Filter:
Para demandas especiais de proteção no isolamento do motor
VLT® Sine Wave Filter
Softwares HVAC para PC
Ferramenta ideal para comissionamento e manutenção do drive
VLT® Energy Box
Ferramenta completa para análise de energia. É possível calcular o consumo de energia com ou sem o drive (payback time). Função online para cálculo de consumo de energia.
VLT® Motion Control Tool MCT 31
Ferramenta para cálculo de harmônicas
Opcionais para High Power Drives
Parada de emergência IEC com relé de segurança
Parada de segurança com relé de segurança
Filtro RFI
Terminais NAMUR
RCD
IRM
Blindagem de rede de alimentação
Terminais para módulo regenerativo externo
Consulte o Guia de Seleção do VLT® High Power Drive para conhecer a linha completa de opcionais.
Alimentação de rede elétrica (L1, L2, L3)
| Tensão de alimentação |
200–240 V ±10% 380–480 V ±10% 525–600 V ±10% 525–690 V ±10% |
| Frequência de alimentação | 50/60 Hz |
| Fator de potência (cos φ) próximo do valor unitário | > 0,98 |
| Chaveamento na alimentação (L1, L2, L3) | 1–2 vezes/min. |
Dados de saída (U, V, W)
| Tensão de saída | 0–100% da tensão de alimentação |
| Chaveamento de saída | Ilimitado |
| Tempo de rampa | 1–3600 seg. |
| Frequência de saída | 0–590 Hz |
Entradas digitais
| Número de entradas digitais programáveis | 6* |
| Lógica | PNP ou NPN |
| Nível de tensão | 0–24 VDC |
* 2 entradas podem ser usadas como saídas digitais
Entradas de pulso
| Número de entradas de pulso programáveis | 2* |
| Nível de tensão | 0–24 VDC (lógica positiva PNP) |
| Precisão da entrada de pulso | 0,1–110 kHz |
* Utiliza duas entradas digitais
Entradas analógicas
| Número de entradas analógicas | 2 |
| Modos | Tensão ou corrente |
| Nível de tensão | 0 a +10 V (ajustável) |
| Nível de corrente | 0/4 a 20 mA (ajustável) |
Saída analógica
| Número de saídas analógicas programáveis | 1 |
| Faixa de corrente na saída analógica | 0/4–20 mA |
Relés de saída
| Número de relés de saída programáveis | 2 (240 VAC, 2 A e 400 VAC, 2 A) |
Comunicação Fieldbus
| Integrados |
Protocolo FC N2 Metasys FLN Apogee Modbus RTU BACnet integrada |
| Opcionais |
LonWorks (MCA 108) BACnet (MCA 109) DeviceNet (MCA 104) Profibus (MCA 101) |
