IP66/Type 4X
Os inversores VLT® IP66/Type 4X estão disponíveis nas linhas AutomationDrive, HVAC Drive e AQUA Drive, com potências de 0,25 a 90 kW. Desenvolvidos para ambientes industriais severos, oferecem elevada resistência à corrosão, agentes de limpeza agressivos e gases corrosivos, sendo ideais para aplicações em indústrias alimentícias, estações de tratamento de água e sistemas HVAC. Sua construção robusta permite a instalação próxima ao equipamento, dispensando proteções adicionais em diversas aplicações.
Faixas de Potência
| Alimentação | Faixa de Potência | Sobrecarga |
|---|---|---|
| 3 x 200 - 240 V AC | 0,25 - 45 kW | Normal (110%) |
| 3 x 380 - 500 V AC | 0,37 - 90 kW | Normal (110%) |
| 3 x 380 - 600 V AC | 0,37 - 75 kW | Alta (160% / 150%) |
Instalação em áreas sujeitas a lavagem
Estações de bombeamento
Fabricante Original
Atendimento
Personalizado
Consultoria dedicada
Ventiladores de condensadores em coberturas
| Característica | Benefício |
|---|---|
| Componentes em alumínio fundido revestidos com pintura epóxi de alta resistência. |
|
| Parafusos fabricados em aço inoxidável. | Menor necessidade de manutenção. |
| Ventilador desenvolvido para resistir à corrosão. | Maior confiabilidade operacional. |
| CONFIABILIDADE | |
| Instalação próxima ao motor. | Facilita projetos industriais mais modulares. |
| Filtro EMC integrado. | Permite a utilização de cabos do motor mais curtos. |
| Construção robusta em peça única. | Máxima disponibilidade operacional. |
| Sistema exclusivo de refrigeração sem circulação do ar ambiente sobre os componentes eletrônicos. | Operação segura em ambientes industriais severos. |
| Temperatura ambiente de até 50°C sem necessidade de desclassificação. | Dispensa sistemas adicionais de refrigeração ou sobredimensionamento. |
| FACILIDADE DE USO | |
| Fácil instalação. |
|
| Porta USB vedada instalada na parte inferior do equipamento. | Permite realizar a configuração através do software VLT® Motion Control Tool MCT10 sem a necessidade de abrir o inversor. |

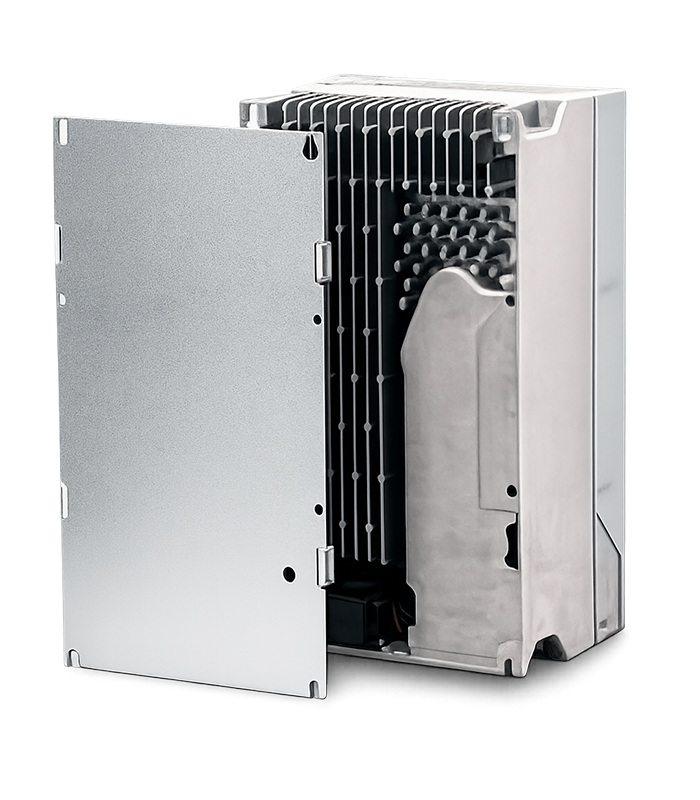

Placa traseira de aço inoxidável
Para montagem aberta — como em um suporte ou estrutura —, está disponível uma placa traseira em aço inoxidável para direcionar o ar do ventilador através do dissipador de calor traseiro.

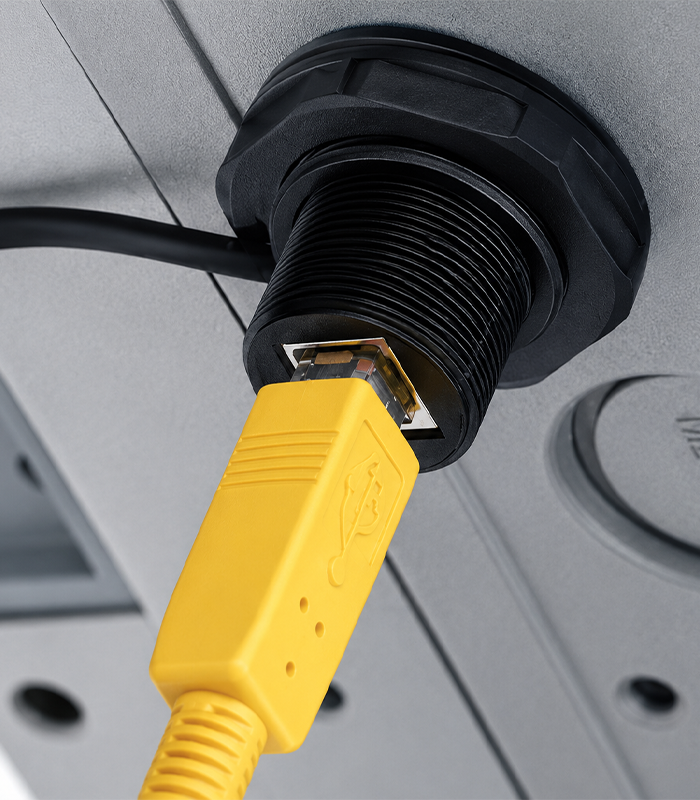

Conector USB estanque
Está disponível um conector USB estanque para montagem no orifício do prensa-cabo na parte inferior do inversor. Com este conector, é possível comissionar o inversor através do VLT® Motion Control Tool MCT 10 sem a necessidade de abri-lo.
Ferramentas de software para PC
MCT 10
Ideal para comissionamento e manutenção do inversor.
MCT 31
Ferramenta para cálculo de harmônicas.
Para instalações externas
Ferramenta para cálculo de harmônicas.
Download gratuito em http://Drives.Danfoss.com
Ferramentas de software para PC
| Modelo | A4 | A5 | B1 | B2 | C1 | C2 |
|---|---|---|---|---|---|---|
| Faixa de Potência |
0,25 - 2,2 kW 0,37 - 4,0 kW |
0,25 - 3,7 kW 0,37 - 7,5 kW |
5,5 - 7,5 / 11 kW 11 - 15 / 18 kW |
11 / 15 kW 18 / 22 - 22 / 30 kW |
15 / 18 - 22 / 30 kW 30 / 37 - 45 / 55 kW |
30 / 37 - 37 / 45 kW 55 / 75 - 75 / 90 kW |
| Altura (mm) | 390 | 420 | 481 | 651 | 680 | 770 |
| Largura (mm) | 200 | 242 | 242 | 242 | 308 | 370 |
| Profundidade (mm) | 175 | 200 | 260 | 260 | 310 | 335 |
| Tensão de alimentação | 200 - 240 V AC ±10%, 380 - 500 V AC ±10% e 525 - 600 V AC ±10% |
| Frequência de alimentação | 50 / 60 Hz |
| Fator de potência (cos φ) | > 0,98 |
| Acionamento da alimentação | 1 a 2 vezes por minuto. |
| Tensão de saída | 0 a 100% da tensão de alimentação. |
| Acionamento da saída | Ilimitado. |
| Tempo de rampa | 1 a 3.600 segundos. |
| Malha fechada (Closed Loop) | 0 a 132 Hz. |
| Entradas digitais programáveis | 6* |
| Lógica | PNP ou NPN. |
| Nível de tensão | 0 a 24 VDC. |
| Entradas analógicas | 2 |
| Modo de operação | Tensão ou corrente. |
| Nível de tensão | -10 a +10 V (escalável). |
| Nível de corrente | 0/4 a 20 mA (escalável). |
| Entradas de pulso programáveis | 2 |
| Nível de tensão | 0 a 24 VDC (lógica positiva PNP). |
| Precisão da entrada de pulso | 0,1 a 110 kHz. |
| Saídas analógicas programáveis | 1 |
| Faixa de corrente | 0/4 a 20 mA. |
| Saídas a relé programáveis | 2 (240 VAC / 2 A e 400 VAC / 2 A). |
| Certificações | Norske Veritas e CCl. |
| Protocolos suportados | FC Protocol, N2 Metasys, FLN Apogee, Modbus RTU, Modbus TCP, LonWorks, BACnet, DeviceNet, Profibus, CanOpen, Ethernet e Profinet. |
| Temperatura ambiente | Até 55 °C. |
