FC 202
O VLT® AQUA Drive é um drive dedicado a aplicações de água e saneamento com motores elétricos AC, desenvolvido para facilitar a instalação, otimizar o desempenho e reduzir custos.
Sua configuração é rápida e intuitiva por meio do Smart Start e do Quick Menu, que dão acesso direto às principais funções para sistemas de bombeamento e reduzem o risco de configurações incorretas.
Compatível tanto com novos projetos quanto com retrofit, o VLT® AQUA Drive oferece alta eficiência, menor tempo de payback e redução dos custos totais de operação.
Faixas de Potência
| Alimentação | Faixa de potência |
|---|---|
| 1 × 200–240 V AC | 1,1–22 kW |
| 1 × 380–480 V AC | 7,5–37 kW |
| 3 × 200–240 V AC | 0,25–45 kW |
| 3 × 380–480 V AC | 0,37–1000 kW |
| 3 × 525–600 V AC | 0,75–90 kW |
| 3 × 525–690 V AC | 11–1400 kW* |
*Até 2000 kW disponível sob encomenda.
Eficiência energética
30% de redução de custos
Fabricante Original
Atendimento
Personalizado
Consultoria dedicada
Otimização de Energia
| Características | Benefícios |
|---|---|
| Funções dedicadas | |
| Detecção de bomba seca | Protege a bomba |
| Compensação de fluxo | Economiza energia |
| Duas rampas (inicial / final) e monitor de velocidade mínima | Protege bombas submersas |
| Verificação da rampa da válvula | Protege contra golpes de aríete e reduz custos de instalação de válvulas de retenção |
| Modo de preenchimento da tubulação | Elimina golpes de aríete |
| Função de alternância do motor | Operação em stand-by, reduz custos |
| Detecção de fluxo baixo/sem fluxo e sleep mode | Economiza energia e protege a bomba |
| Detecção de fim de curva | Protege a bomba, detecta vazamentos |
| Cascade Controller | Economiza energia e reduz custos com o equipamento |
| Controlador Smart Logic integrado | Torna, na maioria dos casos, o PLC desnecessário |
| Arraste | Limpeza preventiva/corretiva da bomba |
| Back Channel para frames D, E e F | Estende a vida útil das partes eletrônicas |
| Lubrificação pré/pós | Protege a bomba e o sistema |
| Informações/avisos/alertas programáveis | Permite integração perfeita do sistema e adaptação de acordo com a aplicação |
| Confirmação de vazão | Protege a bomba e o sistema |
| Economia de energia | Reduz os custos de operação |
| Eficiência (98%) | Economiza energia |
| Otimização Automática de Energia (AEO) | Economiza 3–8% de energia |
| Auto tuning da velocidade de mudança de fase | Suaviza as mudanças de fases e economiza energia |
| Confiável | Máxima vida útil |
| Graus de proteção IP00 – IP66 (dependendo da potência) | Permite a escolha do grau de proteção |
| Todas as potências disponíveis com invólucro IP54/55 | Alta performance com invólucro standard |
| Proteção por senha | Operação confiável |
| Chave seccionadora | Sem necessidade de chave externa |
| Opcional, Filtro RFI integrado | Sem necessidade de módulos externos |
| Parada segura | Reduz custos de operação/menos cabos |
| Temperatura ambiente até 50 °C sem derating (45 °C para frame D) | Reduz a necessidade de ventilação |
| Amigável | Economiza custos iniciais e de operação |
| Um drive cobre todas as faixas de potência | Menor compreensão necessária |

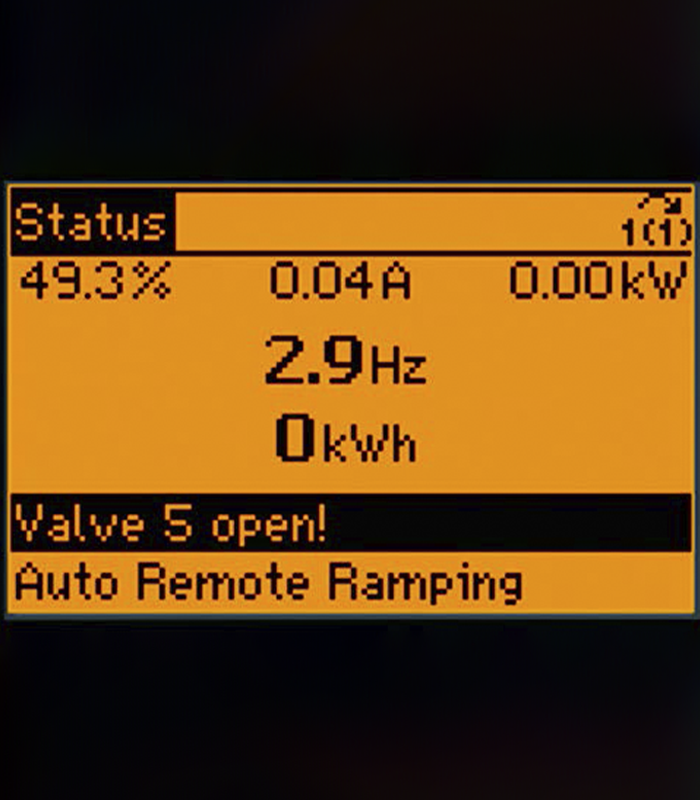

| Interface intuitiva | Economiza tempo |
| Relógio em Tempo Real integrado | Reduz custos com equipamentos |
| Design modular | Facilita a instalação dos opcionais |
| Auto tuning para controlador PI integrado | Economiza tempo |
| Indicação do tempo de payback | Monitora a performance |
Placas envernizadas
Softwares para PC
VLT® Motion Control Tool MCT 10
VLT® Energy Box
VLT® Motion Control Tool MCT 31
Opcionais para Aplicação
VLT® General Purpose I/O MCB 101
VLT® Extended Cascade Controller MCO 101
VLT® Advanced Cascade Controller MCO 102
VLT® 24 V External Supply MCB 107
VLT® PTC Thermistor Card MCB 112
VLT® Extended Relay Card MCB 113
VLT® Sensor Input MCB 114
Opcionais de relé e saída analógica
VLT® Relay Card MCB 105
VLT® Analog I/O MCB109)
Opcionais para High Power Drives
Opcionais de Potência
VLT® Low Harmonic Drive
VLT® Advanced Harmonic Filter
VLT® dU/dt Filter
VLT® Sine Wave Filter (LC Filter)
| Tensão de alimentação |
1 × 200–240 V AC — 1,1–22 kW 1 × 380–480 V AC — 7,5–37 kW 3 × 200–240 V AC — 0,25–45 kW 3 × 380–480 V AC — 0,37–1000 kW 3 × 525–600 V AC — 0,75–90 kW 3 × 525–690 V AC — 11–1400 kW* |
| Frequência de alimentação | 50/60 Hz |
| Fator de potência | > 0,98 |
| Variação de tensão | +/- 10% |
| Chaveamento na alimentação (L1, L2, L3) | 1–2 vezes/min. |
| Tensão de saída | 0–100% da tensão de alimentação |
| Chaveamento de saída | Ilimitado |
| Tempo de rampa | 0,1–3600 seg. |
| Frequência máxima de saída | 590 Hz |
| Número de entradas digitais programáveis | 6* |
| Lógica | PNP ou NPN |
| Nível de tensão | 0–24 V DC |
| Número de entradas analógicas | 2 |
| Modos | Tensão ou corrente |
| Nível de tensão | -10 a +10 V (ajustável) |
| Nível de corrente | 0/4 a 20 mA (ajustável) |
| Número de entradas de pulso programáveis | 2 |
| Nível de tensão | 0–24 V DC (lógica positiva PNP) |
| Precisão da entrada de pulso (0,1–1 kHz) | Erro máx.: 0,1% da escala total |
| Número de saídas analógicas programáveis | 1 |
| Nível de corrente na saída analógica | 0/4–20 mA |
| Número de relés de saída programáveis | 2 (240 VAC, 2 A e 400 VAC, 2 A) |
| Protocolos |
FC e Modbus RTU integrados. Opcionais: Modbus TCP, Profibus, Profinet, DeviceNet e Ethernet IP. |
| Temperatura ambiente | Até 55 °C (50 °C sem derating; 45 °C para frame D) |
| Graus de proteção | IP00–IP66 (dependendo da potência) |
| Invólucros | Todas as potências disponíveis com invólucro IP54/55 |
| Proteção por senha | Disponível |
| Chave seccionadora | Disponível |
| Filtro RFI integrado | Opcional |
| Parada segura | Disponível |
