Aviso!

O Produto VLT Micro Drive FC 51 foi descontinuado e foi substituido pelo IC2-Micro para normas internacionais de segurança elétrica.

VLT Micro Drive FC 51

Danfoss

O VLT® Micro Drive é um drive para aplicações gerais que pode controlar motores AC até 22 kW. É um equipamento compacto, porém de alta performance.

Ele compartilha a qualidade do design e a confabilidade com os demais drives da família VLT®. Devido à componentes de alta qualidade e soluções exclusivas VLT®, o Micro Drive é altamente confiável.

De acordo com a RoHS

O VLT® Micro Drive é fabricado respeitando o meio ambiente e está de acordo com a diretiva RoHS.

Faixas de Potência

Alimentação Potência
Monofásico 200–240 V AC 0,18–2,2 kW
Trifásico 200–240 V AC 0,25–3,7 kW
Trifásico 380–480 V AC 0,37–22 kW

Automação Industrial

Aplicações HVAC

Fabricante Original

Atendimento
Personalizado

Consultoria dedicada

Fabricante Original

Características Benefícios
Amigável
Fácil comissionamento Poupa tempo
Instale, conecte e opere Mínimo esforço e rapidez
Cópia dos parâmetros via IHM Programação fácil de inúmeros drives
Estrutura de parâmetros intuitiva Fácil operação
Compatível com software MCT 10 Fácil aprendizado
Auto proteção Operação segura
Controle de processo PI Sem necessidade de controladores externos
Adaptação automática do motor (AMA) Explora todo o potencial do motor
150% de sobretorque Alto torque de aceleração
Flying Start (captura o motor rodando) Não acusa TRIPs quando acionado com o motor em movimento
Relé térmico eletrônico (ETR) Substitui a proteção externa do motor
Função de parada precisa Produção otimizada
Controlador Smart Logic Substitui, na maioria dos casos, o uso de PLC
Filtro RFI incorporado Menor custo e menor espaço
Economia de energia Menor custo operacional
98% de eficiência energética Minimiza as perdas energéticas
Otimização automática de energia Redução de 5% a 15% no consumo de energia
Confiável
Proteção contra fuga para terra Protege o drive
Proteção de sobretemperatura Protege o motor e o drive
Proteção contra curto-circuito Protege o drive
Otimização da dissipação de calor Aumenta o tempo de vida útil
Alta qualidade nos circuitos eletrônicos Manutenção mínima
Alta qualidade nos capacitores Aumenta o tempo de vida útil
Todos os drives são testados na fábrica Alta confiabilidade e qualidade
Resistência à poeira Produtividade otimizada
Invólucros redimensionados Aumento do tempo de vida útil
De acordo com a RoHS Proteção ao meio ambiente
Desenvolvido para atender à WEEE Proteção ao meio ambiente

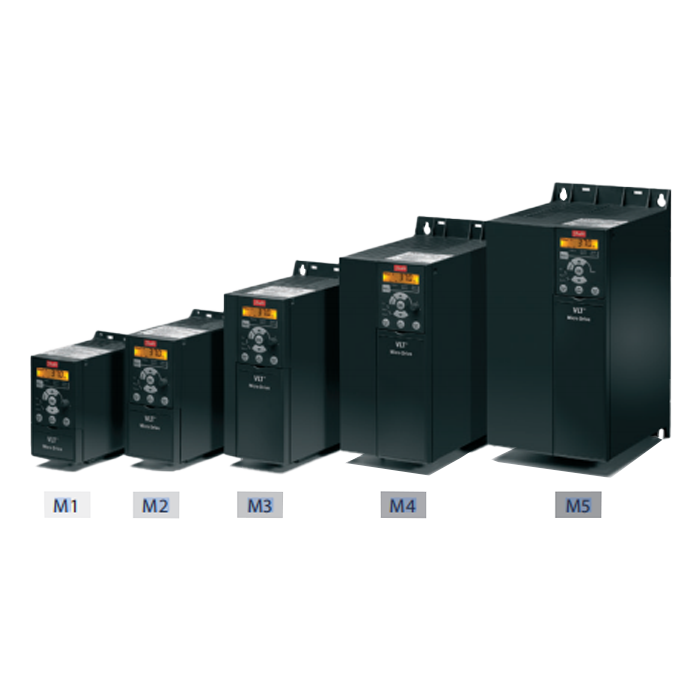

Dimensões

mm M1 M2 M3 M4 M5
Altura 150 176 239 292 335
Largura 70 75 90 125 165
Profundidade 148 168 194 241 248
* Adicione 6 mm à profundidade quando utilizar potenciômetro.
Potência
[kW]
200 V 400 V
Corrente
[I-nom.]
Monofásico Trifásico Corrente
[I-nom.]
Trifásico
0,18 1,2 132F 0001 - - -
0,25 1,5 - 132F 0008 - -
0,37 2,2 132F 0002 132F 0009 1,2 132F 0017
0,75 4,2 132F 0003 132F 0010 2,2 132F 0018
1,5 6,8 132F 0005 132F 0012 3,7 132F 0020
2,2 9,6 132F 0007 132F 0014 5,3 132F 0022
3,0 - - - 7,2 132F 0024
3,7 15,2 - 132F 0016 - -
4,0 Micro Drives a partir de 1,5 kW
possuem freio dinâmico embutido.
9,0 132F 0026
5,5 12,0 132F 0028
7,5 15,5 132F 0030
11,0 23,0 132F 0058
15,0 31,0 132F 0059
18,5 37,0 132F 0060
22,0 43,0 132F 0061
VLT® Painel de Controle LCP 11 Sem potenciômetro: 132B0100
VLT® Painel de Controle LCP 12 Com potenciômetro: 132B0101

Padrão Coated

(Placas envernizadas)

Indicado para ambientes agressivos, proporcionando maior proteção contra umidade, poeira e agentes corrosivos.

Opcionais de Potência

Os drives Danfoss oferecem uma ampla linha de opcionais de potência para utilização em conjunto com a rede elétrica ou em aplicações críticas.

VLT® Advanced Harmonic Filter

Indicado para aplicações em que a redução da distorção harmônica é essencial.

Softwares para PC

MCT 10

Software ideal para gerenciamento do drive, incluindo assistente de programação para controle em cascata, relógio em tempo real, Smart Logic Controller e recursos para manutenção preventiva.

VLT® Energy Box

Ferramenta desenvolvida para o cálculo do retorno sobre o investimento (payback) em projetos de eficiência energética.

MCT 31

Ferramenta para análise e cálculo das harmônicas da instalação.

Alimentação de rede (L1, L2, L3)
Tensão de alimentação 1 × 200–240 V ±10%
3 × 200–240 V ±10%
3 × 380–480 V ±10%
Frequência de alimentação 50/60 Hz
Fator de potência (cos φ) (> 0,98)
Chaveamento na alimentação de entrada (L1, L2, L3) 1–2 vezes por minuto
Saída do motor (U, V, W)
Tensão de saída 0–100% da tensão de alimentação
Frequência de saída 0–200 Hz (modo V/f)
0–400 Hz (modo U/f)
Chaveamento de saída Ilimitado
Tempos de rampa 0,05–3600 segundos
Entradas digitais
Número de entradas digitais programáveis 5
Lógica PNP ou NPN
Nível de tensão 0–24 V
Entradas de pulso
Número de entradas de pulso programáveis 1*
Nível de tensão 0–24 V DC (PNP lógica positiva)
Frequência de entrada por pulso 20–5000 Hz
* Uma das entradas digitais pode ser utilizada como entrada de pulso.
Entradas analógicas
Número de entradas analógicas 2
Tipos 1 por corrente / 1 por tensão
Nível de tensão 0–10 V (ajustável)
Nível de corrente 0/4–20 mA (ajustável)
Saída analógica
Número de saídas analógicas programáveis 1
Faixa de corrente da saída analógica 0/4–20 mA
Saída relé
Número de saídas a relé programáveis 1 (240 VAC, 2 A)
Certificações
Normas CE, cTick, UL
Comunicação Fieldbus
Protocolo FC Modbus RTU
